¿Realmente necesito un SPD de CC en la configuración de batería y fotovoltaica de mi techo?

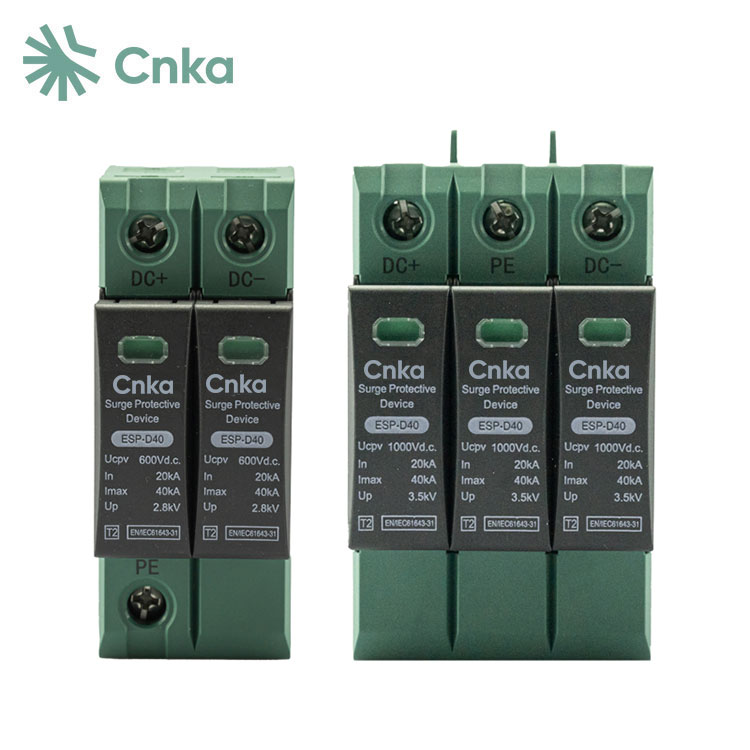

Vivo en una pequeña casa donde el combinador fotovoltaico comparte un gabinete estrecho con la desconexión de CC y un registrador de Wi-Fi hablador. Después de una fuerte lluvia de verano, el inversor provocó una falla de sobretensión y mis planes de fin de semana de repente se convirtieron en cables y bridas. La solución resultó simple: un compacto, montado en rielCC SPDjusto en el aterrizaje de la cuerda con cables cortos y una unión limpia. En algunos trabajos posteriores seguí buscando el mismo kit porque realmente encajaba y aguantaba en tejados calientes; así es comoCNKA Se deslizó en mi vida, silenciosamente, trabajando en espacios reducidos. Este es el resumen práctico que desearía tener el primer día: ¡quéSPD CCrealmente resuelve, dónde pertenece y cómo dimensionarlo.

¿Qué problemas soluciona realmente un DC SPD en el uso diario?

• Desvía transitorios rápidos en el lado de CC antes de que esos picos estresen la entrada de CC del inversor, las placas MPPT, el BMS o los módulos del cargador de vehículos eléctricos.
• Reduce las molestas fallas del inversor después de rayos cercanos, cambios de red o ciclos de cargas inductivas en un servicio compartido.
• Protege largos tramos de cadenas fotovoltaicas donde las sobretensiones inducidas se acumulan a lo largo de la longitud del cable y saltan a las terminaciones.
• Prolonga la vida útil del equipo, por lo que reemplazo menos placas y dedico menos tiempo a programar visitas posteriores.

¿Dónde debería ubicarse un SPD de CC en mi sistema?

• En el combinador o cruce de la azotea donde las cuerdas se unen por primera vez.
• En la desconexión de CC o en la entrada de CC del inversor para sujetar lo que pasa por el techo.
• En el lado de la batería, cerca del bus de CC o BMS, si paso cables de batería largos o comparto conductos.
• Dentro de gabinetes de carga rápida de CC y estantes de alimentación de CC para telecomunicaciones que resisten condiciones climáticas adversas.

¿Cómo elijo calificaciones sin pagar de más?

Hago coincidir el voltaje de funcionamiento continuo del SPD con el voltaje de mi conjunto o bus con un espacio libre cómodo, luego compruebo la corriente de descarga y dejo que la exposición del sitio impulse la elección entre Tipo 2 o Tipo 1+2. Los módulos reemplazables y los contactos de alarma remota me ahorran tiempo más adelante. Aquí está el mapa rápido que uso cuando especifico trabajos:

¿Por qué son importantes el recinto y el espacio cuando el espacio es reducido?

Mis gabinetes generalmente están llenos de desconexiones, medidores y equipos de comunicaciones, por lo que prefiero los SPD con un cuerpo delgado que se acopla al riel DIN sin tener que luchar con el cableado adyacente. Un SPD compacto deja flujo de aire alrededor de los componentes calientes y una carcasa sellada contra la intemperie evita la entrada de polvo y lluvia en los tejados expuestos. En otras palabras, obtengo una protección sólida sin sacrificar el diseño.

¿Cómo lo instalo sin problemas y mantengo contentos a los inspectores?

1. Mantengo los cables cortos y rectos, usando la misma sección transversal que el alimentador cuando sea práctico para reducir el voltaje de paso.
2. Conecto la tierra del SPD directamente al punto de conexión principal de CC, no a través de una cadena de terminales.
3. Lo coloco en el lado de la línea del desconectador de CC cuando necesito protección de sujeción antes del interruptor.
4. Etiqueto el dispositivo, la clasificación y la fecha para que el próximo técnico sepa qué usé.
5. Habilito el contacto de alarma remota si el modelo lo proporciona y lo coloco en el monitor del sitio.

¿Qué errores veo y cómo los evito?

• Usar un SPD por debajo del voltaje de circuito abierto del conjunto y verlo dispararse en las mañanas frías. Mido con Voc para clima frío, no solo con la placa de identificación.
• Conexión de cables largos y en bucle que añaden inductancia. Hago rutas directas, cortas y emparejadas.
• Poner un solo SPD en el inversor y olvidarse de un combinador de techo expuesto al cielo. Protejo ambos extremos en carreras largas.
• Saltarse cartuchos de repuesto en sitios costeros. Guardo repuestos y programo revisiones rápidas después de grandes tormentas.

¿Cómo comparo opciones rápidamente cuando todas las especificaciones parecen iguales?

• Verifico que Uc tenga un espacio libre adecuado por encima de Voc y Vmp.
• Coincido con el Tipo 2 para equipos descendentes y con el Tipo 1+2 para entradas de servicio o tejados de alta exposición.
• Busco módulos reemplazables con una ventana de estado clara para poder intercambiarlos en minutos.
• Prefiero cuerpos compactos que dejan espacio para la gestión de cables, no solo un gran bloque que dificulta el cierre de la puerta.
• Verifico la resistencia a la intemperie para cajas exteriores y plásticos estables a los rayos UV para el calor de los tejados.

¿Cuál es mi opinión sobre los modelos compactos para armarios pequeños?

Me gustan las unidades que combinan un tamaño delgado con materiales resistentes, porque se deslizan en espacios reducidos y siguen funcionando a pesar del calor, el polvo y la lluvia. Los mejores diseños me permiten engancharme al riel DIN, conectar los cables sin torcerlos y volver a conectarme rápidamente después del mantenimiento. Ese equilibrio entre tamaño, durabilidad e instalación sencilla es la razón por la que estos protectores de CC se adaptan al tipo de trabajos que realmente veo, no solo a los que aparecen en los folletos.

¿Valdrá la pena un DC SPD en la próxima tormenta?

Un SPD compacto y resistente a la intemperie en el lado de CC evita que los transitorios golpeen los componentes electrónicos sensibles, y la instalación puede ser rápida cuando el cuerpo está diseñado para espacios reducidos. Pago una vez, duermo mejor y programo menos llamadas.
