Diferencias entre los interruptores de circuitos de CC y CA
Los interruptores de circuitos diseñados para la corriente continua (DC) y los sistemas de corriente alterna (CA) difieren significativamente debido a los comportamientos eléctricos únicos de cada tipo de corriente. A continuación se muestra una comparación detallada:
1. Desafíos de extinción de comportamiento actual y arco
Características actuales de CA:
Alterna la dirección periódicamente (50Hz o 60Hz).
Naturalmente, cruza cero 100-120 veces por segundo, lo que facilita la interrupción del arco.
Los interruptores estándar dependen de este cruce cero para apagar el arco de manera eficiente.
Características de corriente de CC: fluye en una dirección continuamente sin cruces cero.
El arco es más persistente y más difícil de extinguir, lo que requiere mecanismos de supresión más fuertes.
Se necesitan diseños especializados (por ejemplo, reventones magnéticos, toboganes de arco o aire forzado) para romper la corriente.
2. Clasificaciones de voltaje y corriente

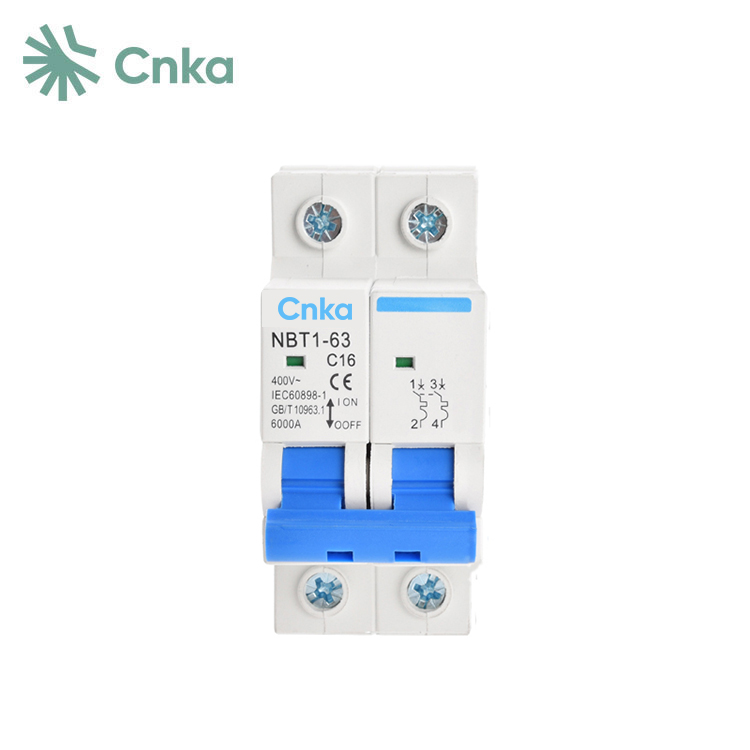

AC Breakers:
Típicamente clasificado para el voltaje RMS (por ejemplo, 120V, 240V, 480V).
Común en distribución de energía doméstica, comercial e industrial.
La capacidad de ruptura generalmente varía de unos pocos amperios a varios cientos de amperios.

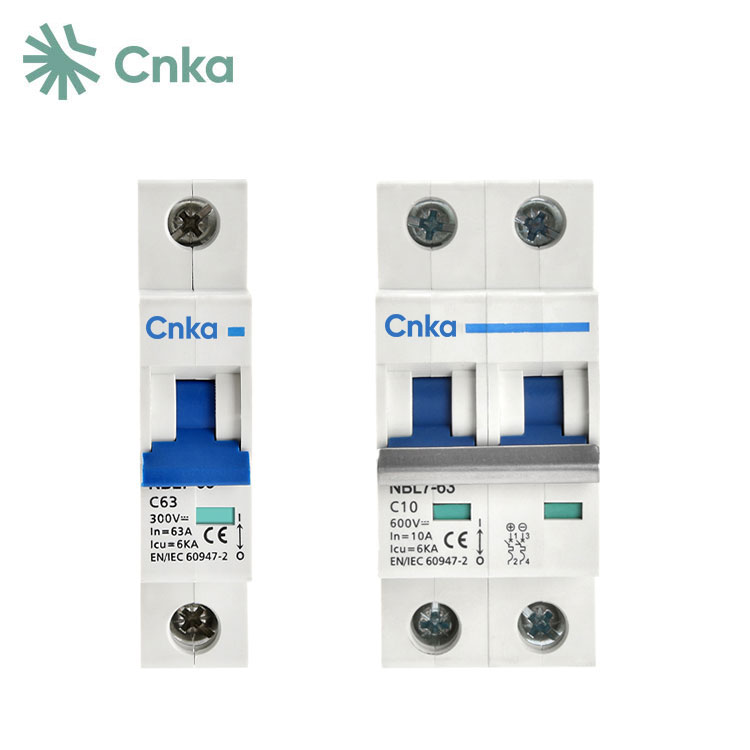

DC Breakers:
Clasificado para voltaje constante de CC (por ejemplo, 12V, 24V, 48V, hasta 1000V en algunos casos).
Se utiliza en sistemas de energía solar, bancos de baterías, vehículos eléctricos y telecomunicaciones.
A menudo requieren una mayor capacidad de interrupción (rango de KA) debido al arco sostenido.
3. Diseño y construcción interna
AC Breakers:
Use una supresión de arco más simple (por ejemplo, explosión de aire, mecanismos de viaje térmico-magnético).
Tipos comunes: MCB (interruptor de circuito en miniatura), MCCB (estuche moldeado), ACB (interruptor de circuito de aire).
DC Breakers:
Construido con contactos reforzados y toboganes de arco avanzado para manejar el arco prolongado.
Algunos son sensibles a la polaridad (deben conectarse correctamente).
Los interruptores de CC bidireccionales se utilizan en sistemas como los paneles solares donde la corriente puede revertirse.
4. Aplicaciones y consideraciones de seguridad
AC Breakers:
Encontrado en el cableado doméstico, máquinas industriales y rejillas eléctricas.
No es adecuado para los circuitos de CC: usarlos puede causar no hacer tropiezos o arcos peligrosos.
DC Breakers:
Esencial para los sistemas de energía renovable, la carga de EV y las microrredes de CC.
Algunos interruptores híbridos funcionan tanto para AC/DC, pero la mayoría son específicos de la aplicación.
¿Se pueden cambiar?
Nunca use un interruptor de CA para DC a menos que se clasifique explícitamente para ambos.
Los interruptores de DC pueden funcionar para AC pero no están optimizados para ello.
Conclusión
Las diferencias centrales se derivan de los métodos de extinción de arco, el manejo de voltaje/corriente y la construcción. Los interruptores de DC son construidos más difíciles de administrar la corriente continua, mientras que los interruptores de CA aprovechan el cruce cero para una interrupción más fácil. Siempre elija el tipo correcto para la seguridad y la confiabilidad.
